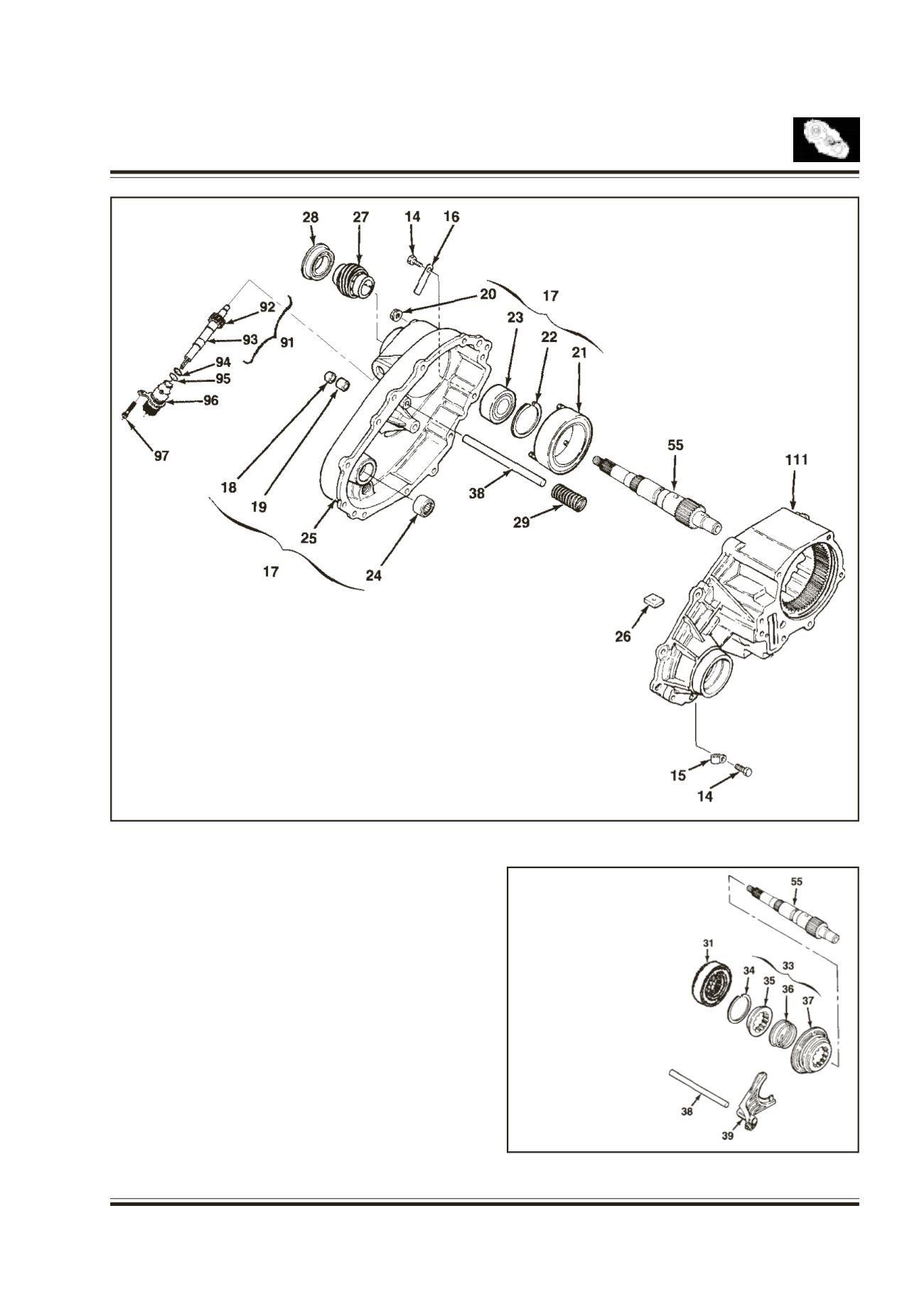

TRANSFER CASE

14. BOLT

15. WIRING CLIP

16. IDENTIFICATIONTAG

17. COVER ASSY

18. OIL SEAL

19. BEARING

20. NUT

21. CLUTCH COIL ASSY

22. SNAP RING

23. BALL BEARING

24. NEEDLE BEARING

25. COVER

26. MAGNET

27. SPEEDO GEAR

28. OIL SEAL

29. RETURN SPRING

38. RAIL SHAFT

55. OUTPUT SHAFT

91. SPEEDO ASSY

92. GEAR, SPEEDO

93. SHAFT, SPEEDO

94. SEAL

95. O RING

96. BODY SPEEDO

97. BOLT

111. TRANSFER CASE

Lock up shift parts

Fig. 9

Remove the snap ring and clutch housing assembly.

Separate the 2WD and 4WD lock up assembly and

lockup fork from the rail shaft.

To remove the 2WD and 4WD lock up assembly,

remove snap ring, lock up hub and return spring

from lock up collar.

Fig. 8

Fig. 9

31. CLUTCHHOUSING

33. 2W-4W LOCKUP ASSY

34. SNAP RING

35. LOCKUP HUB

36. RETURN SPRING

37. LOCKUPCOLLAR

38. RAIL SHAFT

39. LOCKUP FORK

55. OUTPUT SHAFT
