HVAC

85

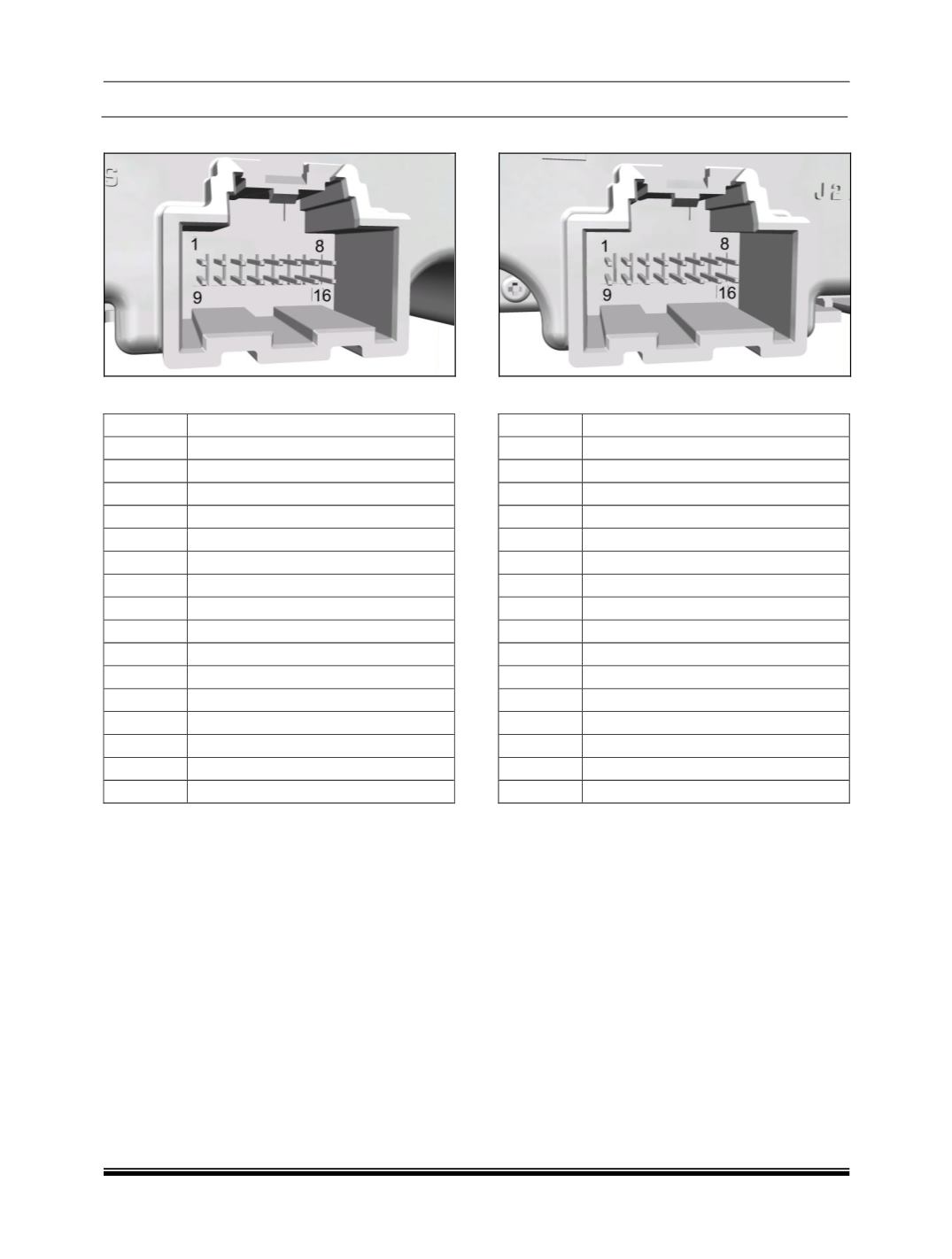

2. J1 CONNECTOR DETAILS

PINOUT DETAILS

PIN NO DESCRIPTION

01

GND

02

CAN - L

03

CAN - H

04

REAR DEFOG OUT

05

AC COMPRESSOR REQUEST

06

SOLAR LOAD SENSOR SIGNAL

07

IGN

08

BATTERY

09

NC

10

K-LINE

11

INCAR ASPIRATOR MOTOR (-)

12

INCAR ASPIRATOR MOTOR (+)

13

OAT SENSOR SIGNAL

14

INCAR SENSOR SIGNAL

15

ALTERNATOR DF SIGNAL

16

DIM INPUT PWM

3. J2 CONNECTOR DETAILS

PINOUT DETAILS:

PIN NO DESCRIPTION

01

ANALOG GROUND OUT 1

02

EVAP THERMISTER INPUT

03

TEMP ACTUATOR DRIVE

04

AIR INLET DRIVE A

05

TEMP V

POS

RTN

06

NC

07

NC

08

NC

09

+5 VDC

REG

OUT 1

10

BLOWER PWM OUT

11

NC

12

MODE ACTUATOR DRIVE

13

AIR INLET DRIVE B

14

MODE V

pos

RTN

15

NC

16

NC
