AIR CONDITIONING

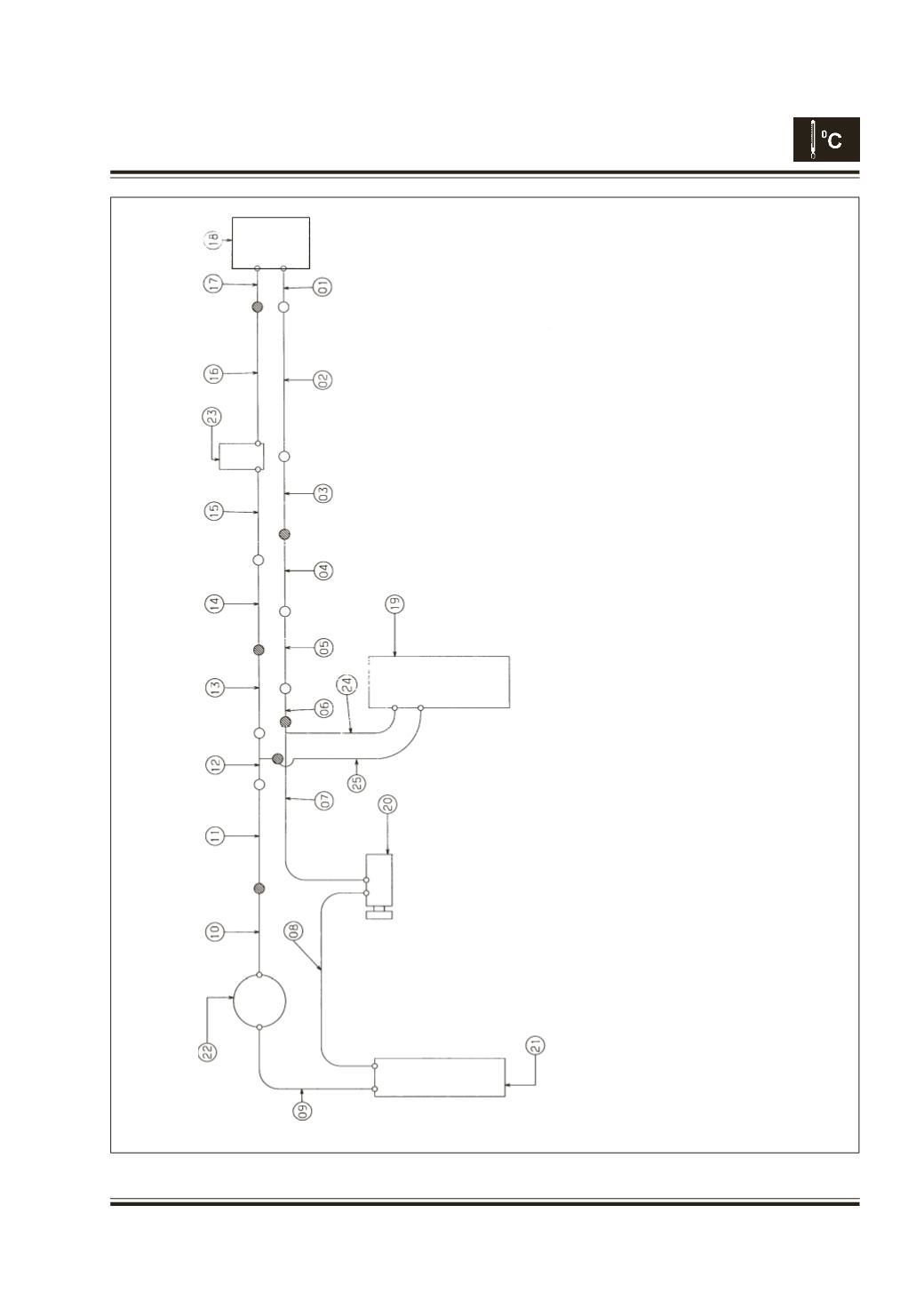

Fig. 6 - Circuit diagram of AC pipe lines (for Safari - 4DL with MF cond. + Rear AC)
1 Assy tube suction- 5
2 Assy tube suction- 4
3 Assy tube suction- 3
4 Assy tube suction- 2
5 Assy tube suction- 1
6 Assy. hose suction rear A. C.
7 Assy. hose suction - 4DL
8 Assy. hose discharge - 4DL
9 Assy. tube liquid condenser outlet
10 Assy. tube liquid R/D outlet
11 Assy. tube liquid W/Accessories
12 Assy. tube liquid 'T' joint
13 Assy. tube liquid (Rear A C after 'T' joint)
14 Assy. tube liquid (Rear A C)
15 Assy. tube liquid - 1
16 Assy. tube liquid - 2
17 Assy. tube liquid - 3
18 Assy. Aux. A.C. unit complete - subros
19 Assy. HVAC W/O Blower complete - Subros
20 Assy. compressor complete - Subros (R-134a)
21 Assy. condenser complete - Subros
22 Assy. receiver/drier - subros
23 Assy. Solenoid valve W/Bracket complete
24 Assy. tube suction - 4DL
25 Assy. tube liquid (HVAC IN)
CONDENSER
COMPRESSOR
R/D
HVAC
VALVE
SOLENOID
REAR
A.C.
