ELECTRICAL

227

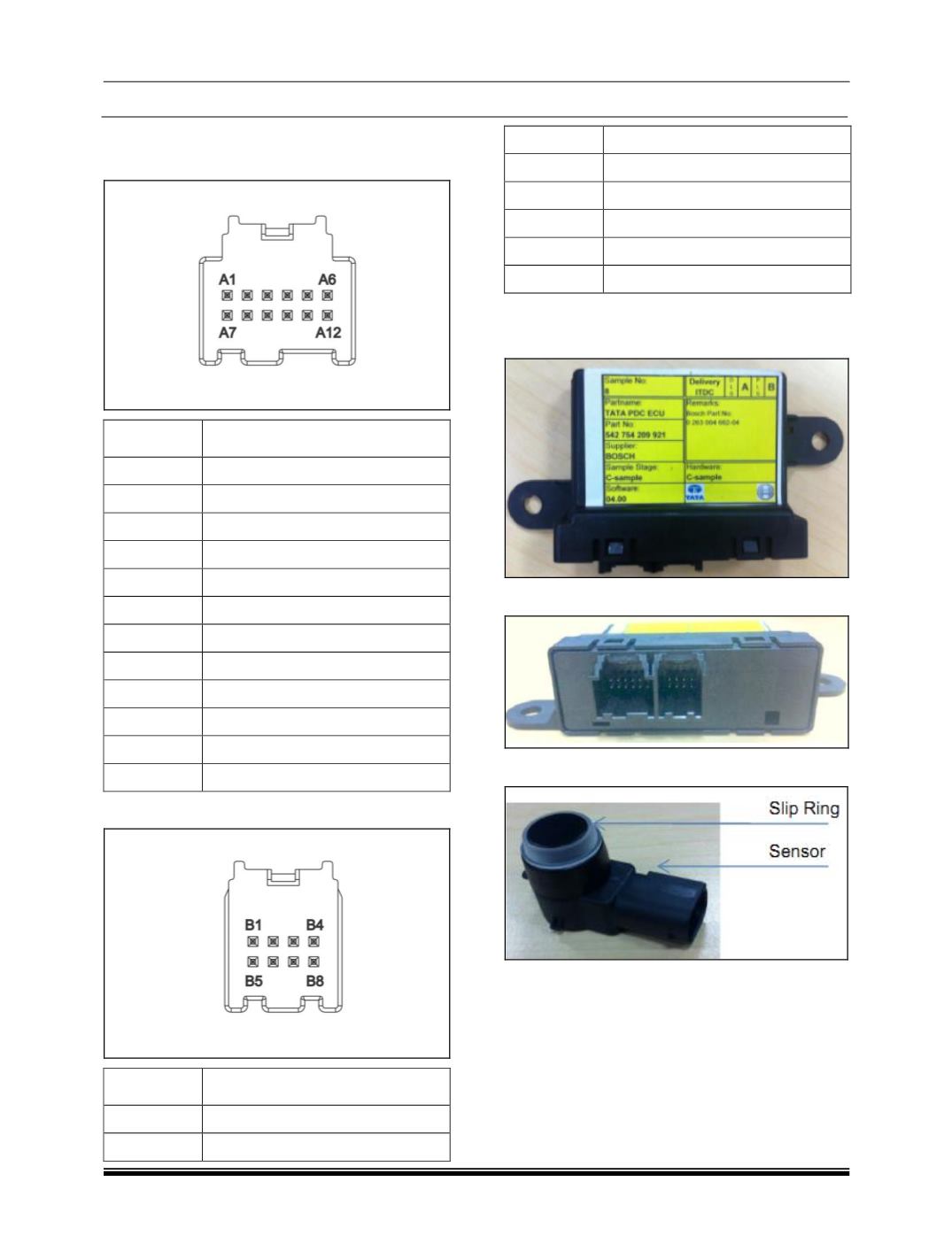

PINOUT DETAILS

1.

Position A connector

PIN

DESCRIPTION

A1

FRONT PP ENABLE

A2

NC

A3

NC

A4

PP ENABLE LED

A5

REV. GEAR

A6

NC

A7

KL15

A8

NC

A9

CAN_H

A10

CAN_L

A11

NC

A12

GND

2. Position A connector

PIN

DESCRIPTION

B1

SENSOR 8

B2

SENSOR 9

B3

NC

B4

NC

B5

USENS

B6

SENSOR 10

B7

SENSOR 11

B8

GND SENSOR

1.30.4 PHYSICAL IMAGES

PDC ECU front view:

PDC ECU component connector side view:

PDC Ultrasonic Sensor View:
