ELECTRICAL

232

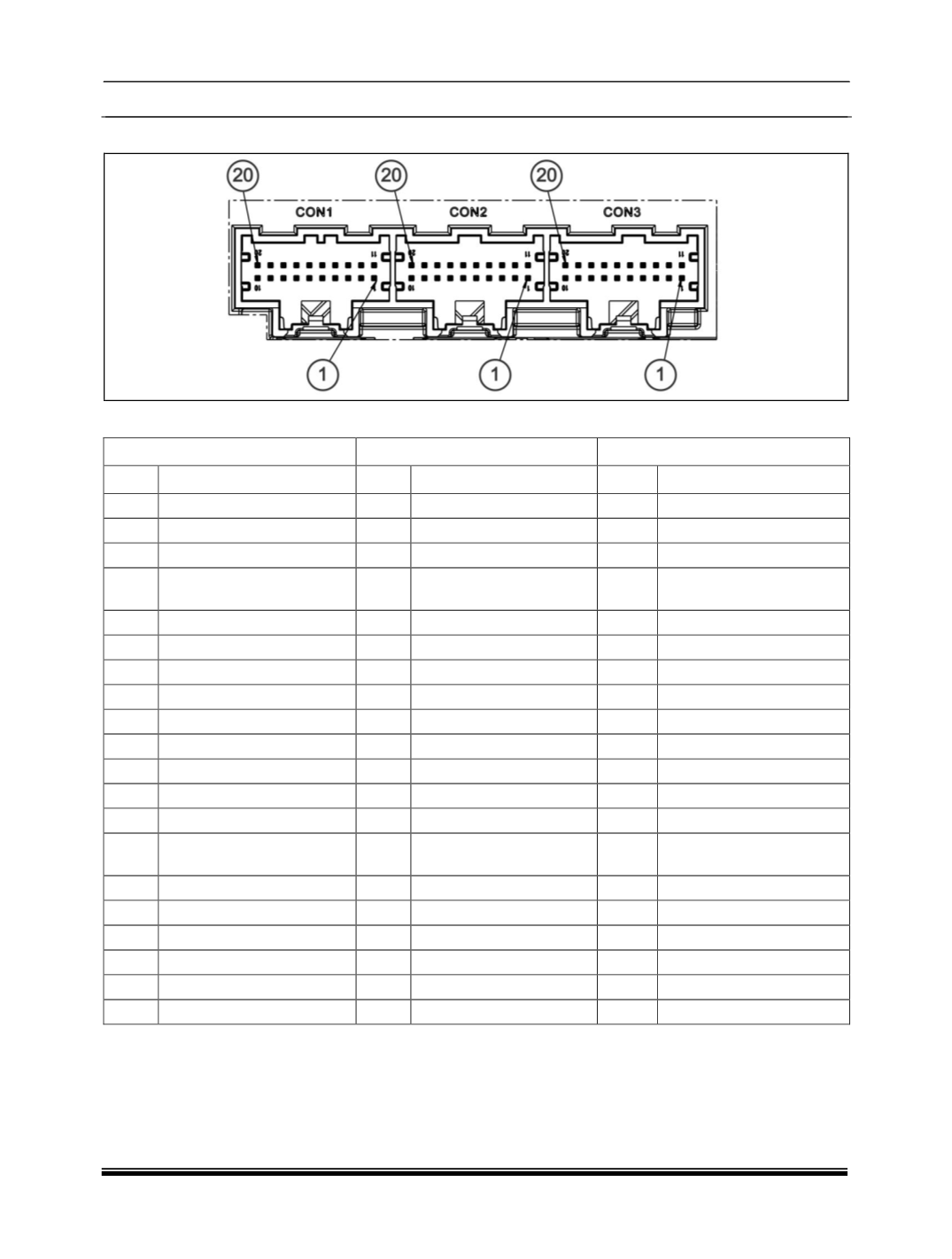

PINOUT DETAILS

CONNECTOR DETAILS

CONNECTOR 1

CONNECTOR 2

CONNECTOR 3

PIN

DESCRIPTION

PIN

DESCRIPTION

PIN

DESCRIPTION

1

TrunkSwGnd

1

Clutch10PercSwSig

1

PEPS_ECU_Gnd

2

NC

2

BrakeSwSig

2

NC

3

NC

3

Clutch90PercSwSig

3

NC

4

CoDriverDoorHandleSwG

nd

4

NC

4

NC

5

DriverDoorHandleSwGnd

5

StartStopSwGnd2

5

CAN_H

6

Front_Antenna_Low

6

StartStopSw_ACCLED

6

NC

7

NC

7

StartStopSw_IGNLED

7

NC

8

Back_Antenna_Low

8

StartStopSwGnd1

8

NC

9

Right_Antenna_Low

9

StartStopSwSig1

9

PEPS_ECU_Supply

10

NC

10

StartStopSwSig2

10

PEPS_ECU_Supply

11

TrunkSwSig

11

HW_WakeUp_Output

11

NC

12

NC

12

HW_WakeUp_Input

12

NC

13

NC

13

NC

13

CAN_L

14

CoDriverDoorHandleSwSi

g

14

NC

14

NC

15

DriverDoorHandleSwSig

15

ACC_Relay_Feedback

15

Immo_TellTale

16

Front_Antenna_High

16

ACC_Relay_Output

16

NC

17

NC

17

NC

17

Crank_Relay_Output

18

Back_Antenna_High

18

NC

18

Crank_Relay_FeedBack

19

Right_Antenna_High

19

IGN_Relay_Feedback

19

20

NC

20

IGN_Relay_Output

20

NC
