ELECTRICAL

160

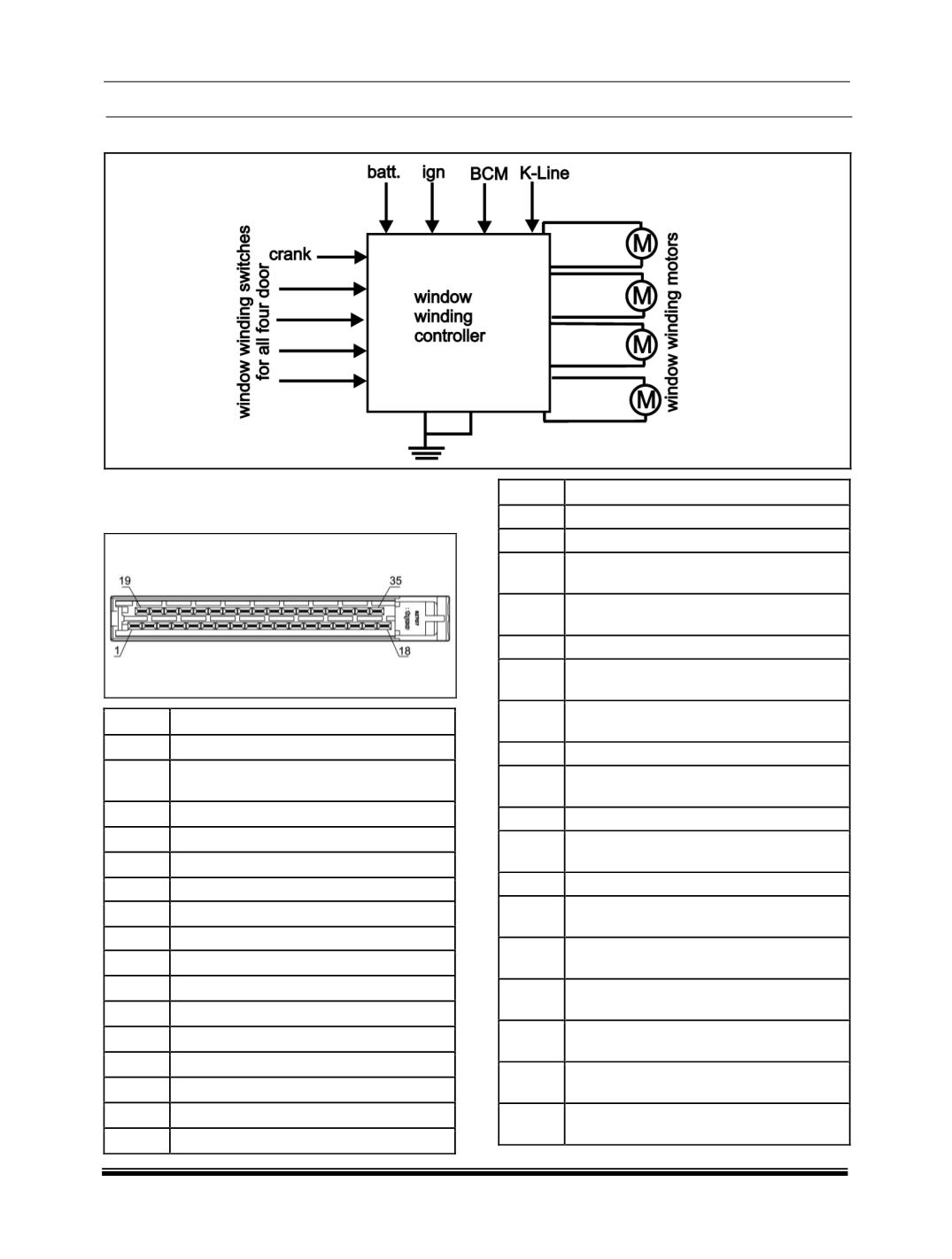

BLOCK DIAGRAM:

CONNECTOR DETAILS:

A. XT VARIANT

PIN NO

DESCRIPTION

1

Not Used

2

BCM Input Signal to Window Winding

Controller.

3

K-Line

4

Ignition Input

5

Crank

6

Not Used

7

Rear RH Door Window Auto Down

8

Not Used

9

Rear RH Door Window Manual Up

10

Rear LH Door Window Auto Down

11

Rear LH Door Window Manual Down

12

Co-Driver Door Window Auto Down

13

Co-Driver Door Window Manual Down

14

Co-Driver Door Window Manual Up

15

Driver Door Window Auto Down

16

Driver Door Window Manual Down

17

Driver Door Window Manual Up

18

Ground 2 For Window Winding Motor

19

Ground 1 For Window Winding Motor:

20

Rear RH Window Winding Motor

Connection (Positive)

21

Battery Supply For Co-Driver Door

Window Winding Motor

22

Not Used

23

Rear RH Window Winding Motor

Connection (Negative)

24

Rear LH Window Winding Motor

Connection (Positive)

25

Not Used

26

Battery Supply for Driver Door Window

Winding Motor.

27

Rear RH Door Window Manual Down

28

Rear LH Window Winding Motor

Connection (Negative)

29

Rear LH Door Window Manual Up

30

Co-Driver Window Winding Motor

Connection (Positive)

31

Battery Supply For Rear RH Door

Window Winding Motor

32

Co-Driver Window Winding Motor

Connection (Negative)

33

Driver Window Winding Motor

Connection (Positive)

34

Battery Supply For Rear LH Door

Window Winding Motor

35

Driver Window Winding Motor

Connection (Negative)
