CLUTCH

8. CLUTCH ACTUATION MECHANISM

REMOVAL

l

Connect bleeding tube to bleeding screw on slave

cylinder.

l

Loosen bleeding screw on slave cylinder by 1/2

to 3/4 turn. Operate clutch pedal number of times

and pump out fluid into a clean container.

l

Remove bleeding tube

l

Disconnect pipe connections from master

cylinder.

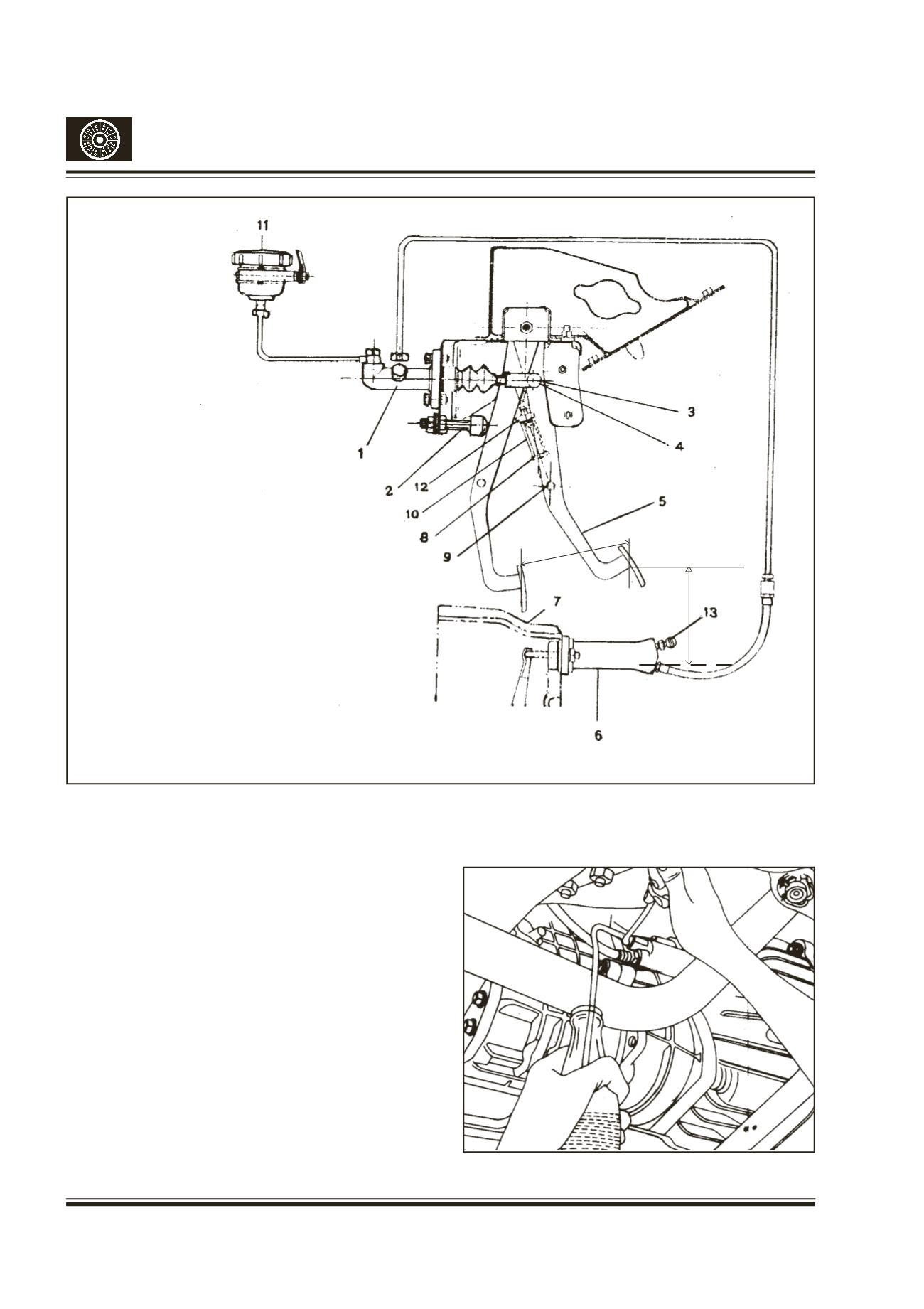

Fig.5 - Clutch Actuation Mechamism

1. CLUTCHMASTER CYLINDER

2. CLUTCH PEDAL STOPPER

3. SPLIT PIN

4. CLEVIS PIN

5. CLUTCH PEDAL

6. SLAVE CYLINDER

7. CLUTCH HOUSING

8. ASSEMBLY STAY ROD

9. SPLIT PIN

10. COMPRESSION SPRING

11. CLUTCH FLUID RESERVIOR

12. PIVOT PIN

13. BLIDDING NIPPLE

Fig.6 - Pumping out clutch fluid

145-150 mm

194mm

Floor
