LV ELECTRICAL SYSTEM

39

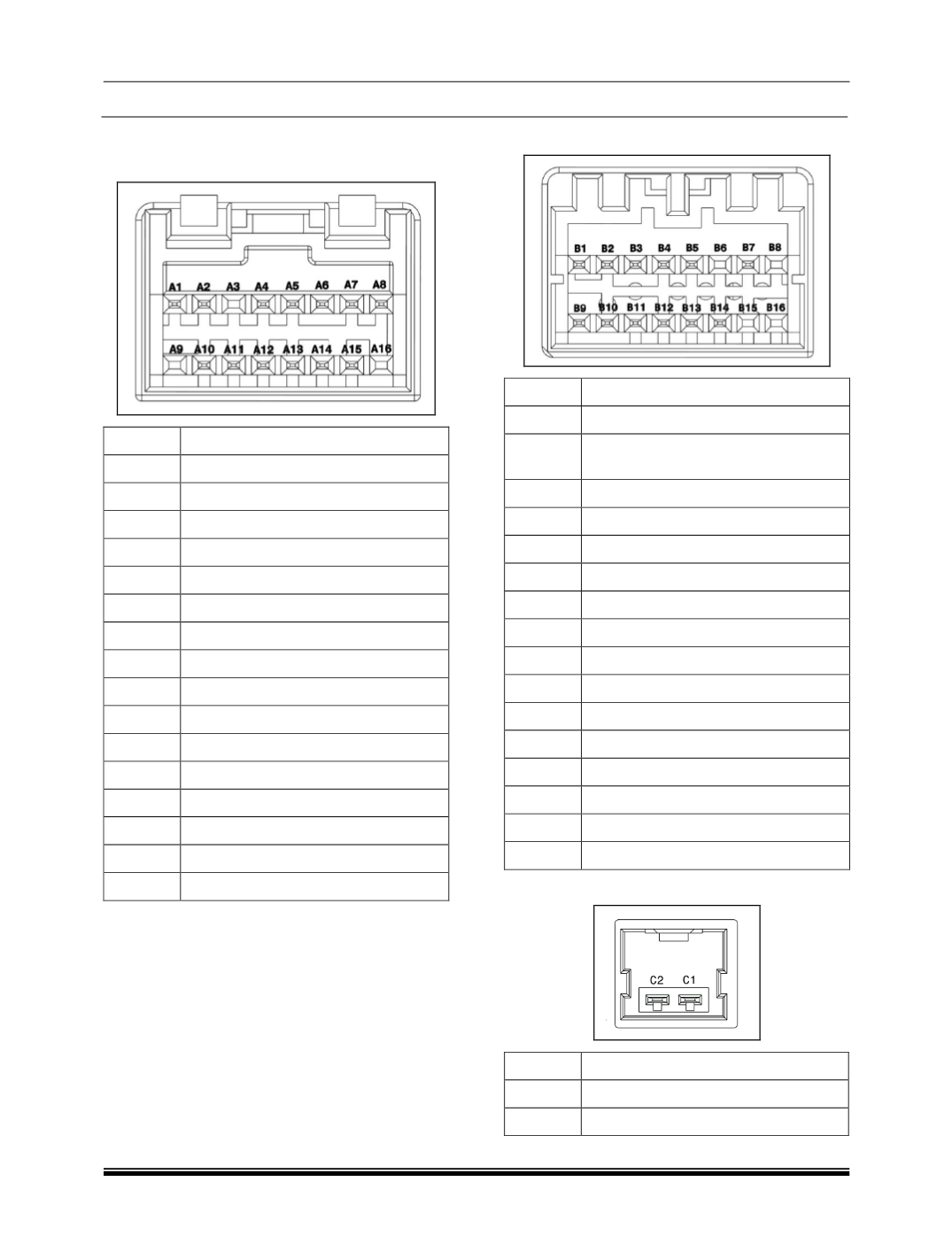

D. PINOUT DETAILS

a) Light Stalk connector

PIN

DETAIL

A1

DIP Beam terminal

A2

Feed for flash

A3

Blank

A4

MAIN Beam terminal

A5

LH turn

A6

RH turn

A7

Turn feed signal (GND)

A8

Lighting feed for HL relay

A9

Blank

A10

Head lamp to relay feed

A11

Commen Ground

A12

Head lamp leveling

A13

Ignition feed

A14

Ground feed

A15

Parking light

A16

Auto head lamp

b) Wiper Stalk connector

PIN

DETAIL

B1

Ground

B2

IN / AUTO BCM pin connected to

ground

B3

Front wiper ON / OFF Relay coil

B4

IN / AUTO BCM pin

B5

Front wiper slow / fast relay

B6

Blank

B7

Front wash input relay

B8

Blank

B9

Blank

B10

wash pump relay

B11

Rear wiper ON

B12

Earth

B13

Ignition supply in case of version

B14

INT / AUTO analog input to BCM

B15

Blank

B16

Blank

c)

Horn connector

PIN

DETAIL

C1

To steering wheel for horn (+ve)

C2

To steering wheel for horn (-ve)
