TRANSAXLE - TA5260

29

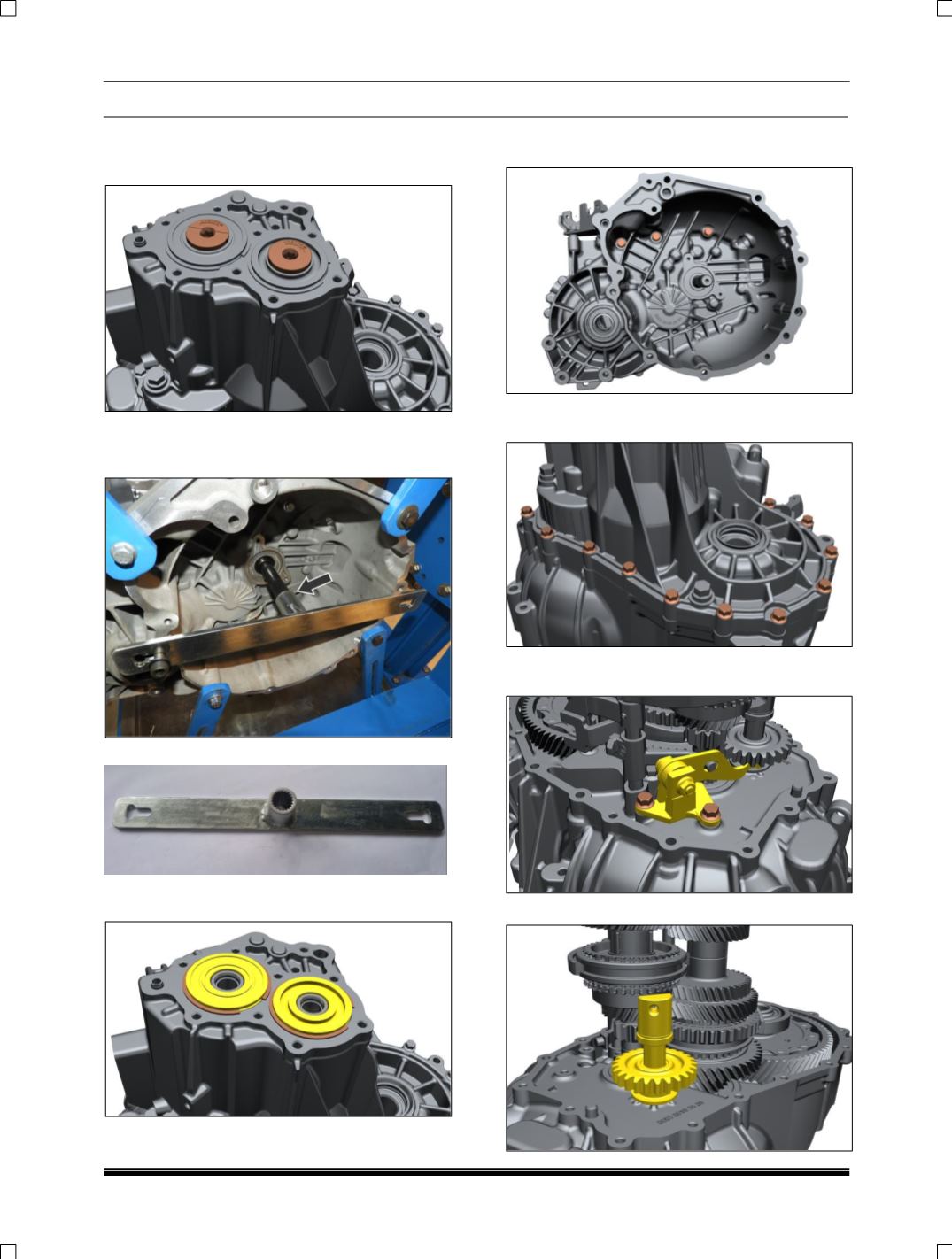

11. Remove Locking screw M20 X 1.5 on input

shaft (Torque 18 – 22 Kg-m) & Locking screw

M18X1.5 on Lay shafts (Torque 18 – 22 Kg-m).

Note:

Change Gear to neutral position to remove

Lock Nut on Input shaft & Keep gear to Engage

position to remove Lock Nut on Lay shaft.

Locking Plate No. 5412 5890 2608

12. Remove snap ring on deep groove ball

bearing.

13. Remove three Hex FL Bolt M8X45.from inside

from front housing half.

14. Remove Fourteen Hex FL Bolt M8X45 on rear

housing half.

15. Remove two Hex Flange Screw M8X22 & take

out Reverse Lever Bracket Assembly.

16. Remove Reverse idler gear Assembly.
