FATC

20

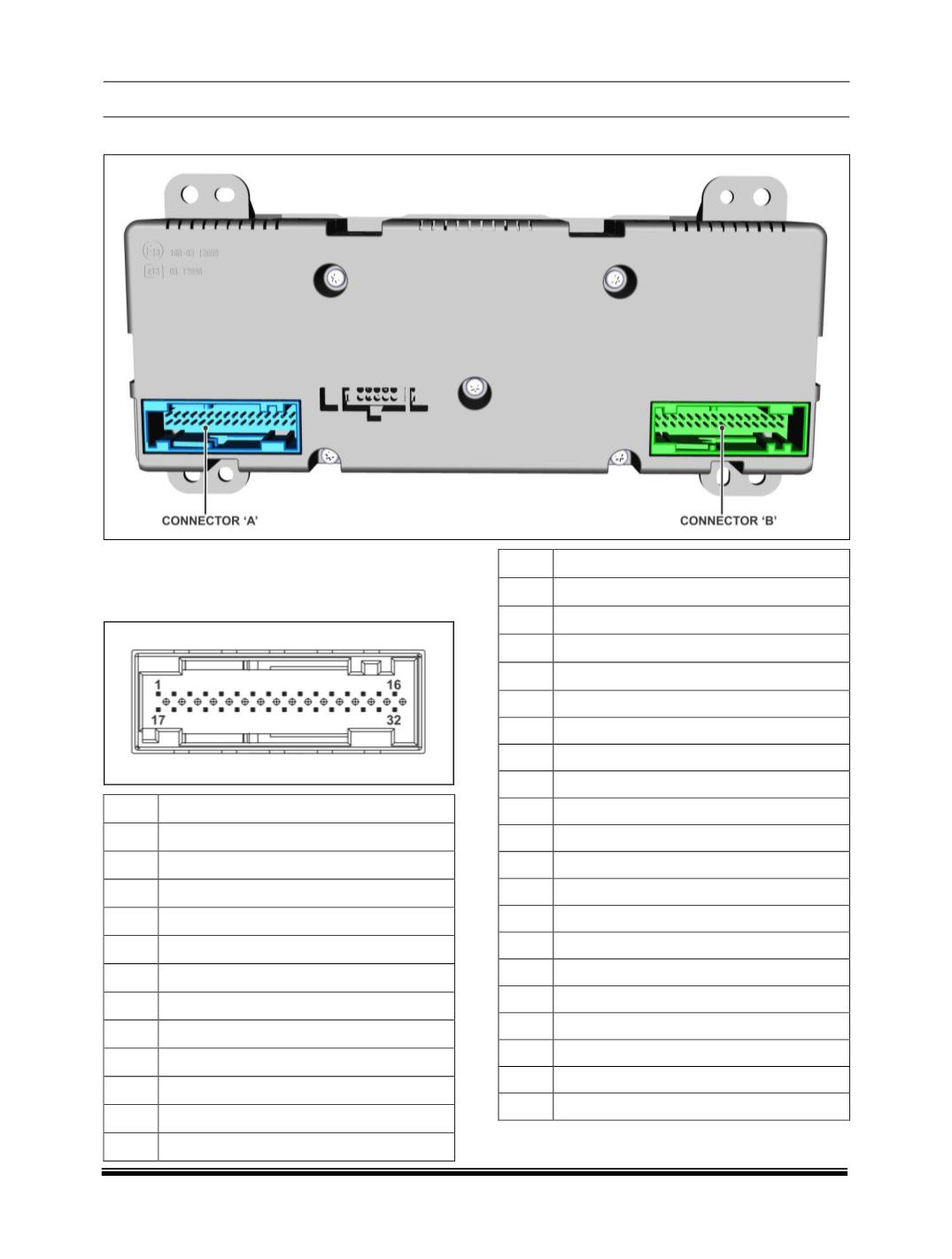

1.9. CONTROL PANEL CONNECTOR DETAILS

CONNECTOR C2

HVAC SIDE CONNECTOR (BLUE CONNECTOR)

PINOUT DETAILS

PIN DESCRIPTION

1

Air Inlet Potentiometer Supply

2

Air Temperature Potentiometer Supply

3

Air Distribution Potentiometer Supply

4

Air Temperature Potentiometer Signal

5

Not Connected

6

Not Connected

7

Not Connected

8

Sensor Temperature Evaporator Signal

9

Air Distribution Potentiometer Signal

10

Air Inlet Potentiometer Signal

11

Air Temperature Motor B

12

Air Inlet Motor A

PIN DESCRIPTION

13

Air Inlet Motor B

14

Air Distribution Motor A

15

Air Distribution Motor B

16

Air Temperature Motor A

17

Air Inlet Potentiometer GND

18

Air Temperature Potentiometer GND

19

Air Distribution Potentiometer GND

20

Sensor Temperature Evaporator GND

21

Not connected

22

Not connected

23

Not Connected

24

Not connected

25

Not Connected

26

Interface BBM PWM

27

BBM Diagnostic Feedback

28

Not connected

29

Not connected

30

Not Connected

31

Not Connected

32

Not Connected
