BRAKE

BRAKE CIRCUIT

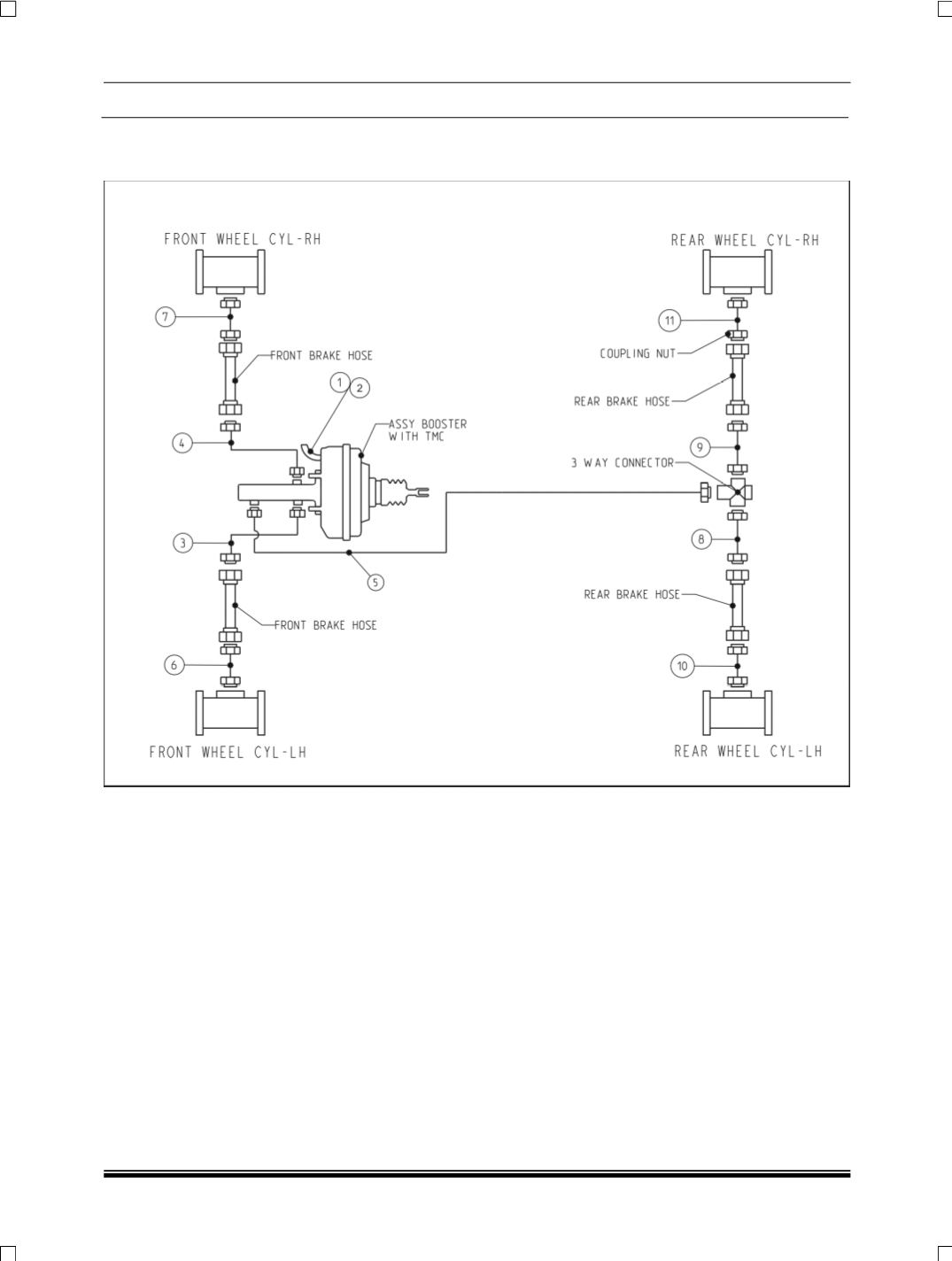

LAYOUT

DESCRIPTION

1. Assy. Vacuum Pipe Booster Side.

2. Assy. Vacuum Pipe Engine Side.

3. Assy. Brake Tube TMC(P) to Front Brake Hose LH.

4. Assy. Brake Tube TMC(P) to Front Brake Hose RH.

5. Assy. Brake Tube TMC(S) to 3-Way Connector.

6. Assy. Brake Tube Front Brake Hose to Front Wheel Cyl LH.

7. Assy. Brake Tube Front Brake Hose to Front Wheel Cyl RH.

8. Assy. Brake Tube 3-Way Connector to Rear Brake Hose LH.

9. Assy. Brake Tube 3-Way Connector to Rear Brake Hose RH.

10. Assy. Brake Tube Rear Brake Hose to Rear Wheel Cyl LH.

11. Assy. Brake Tube Rear Brake Hose to Rear Wheel Cyl RH.
