AIR CONDITIONING

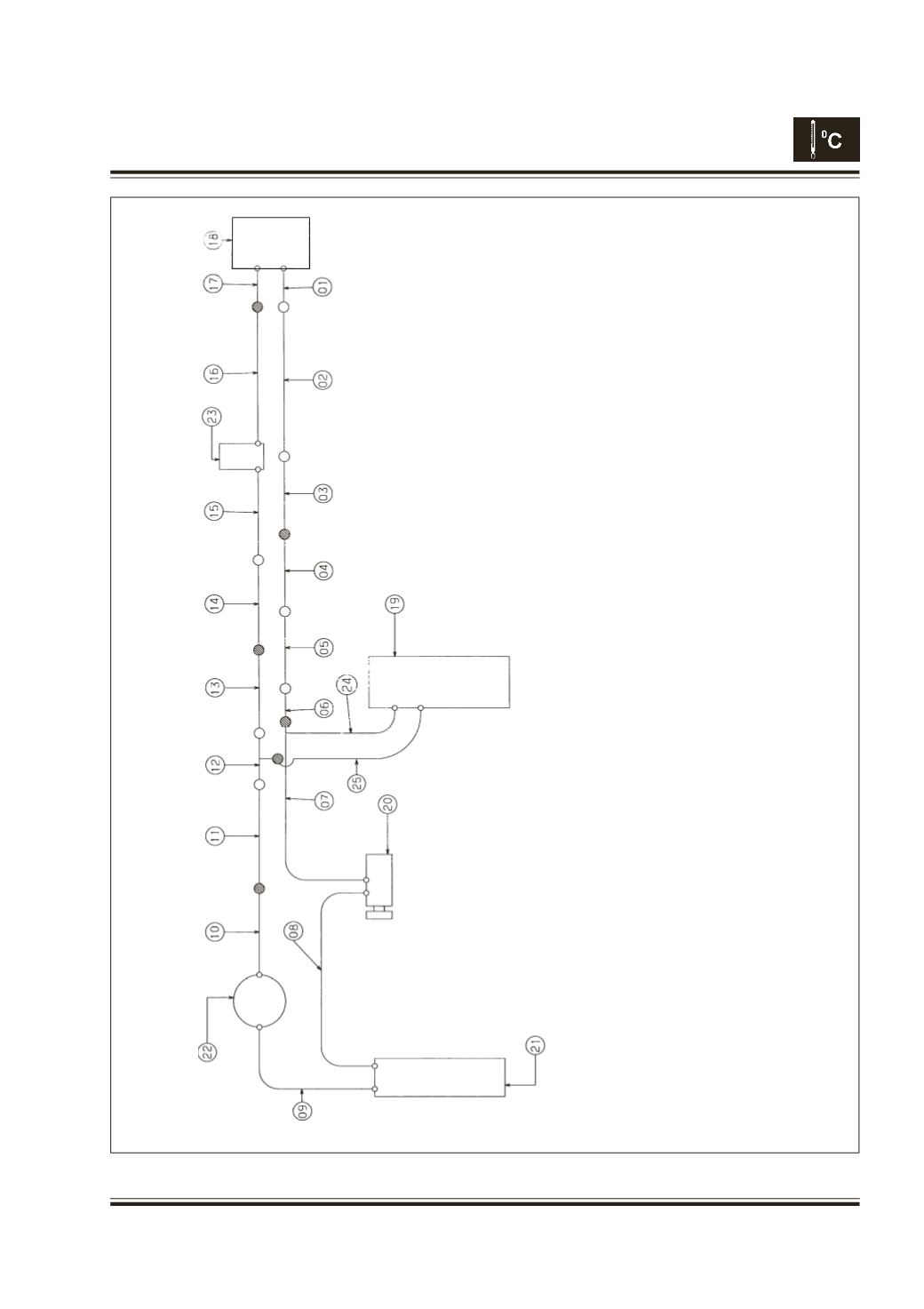

Fig. 6 - Circuit diagram of AC pipe lines (for Safari - 4DL with MF cond. + Rear AC)

1 Assy tube suction- 5

2 Assy tube suction- 4

3 Assy tube suction- 3

4 Assy tube suction- 2

5 Assy tube suction- 1

6 Assy. hose suction rear A. C.

7 Assy. hose suction - 4DL

8 Assy. hose discharge - 4DL

9 Assy. tube liquid condenser outlet

10 Assy. tube liquid R/D outlet

11 Assy. tube liquid W/Accessories

12 Assy. tube liquid 'T' joint

13 Assy. tube liquid (Rear A C after 'T' joint)

14 Assy. tube liquid (Rear A C)

15 Assy. tube liquid - 1

16 Assy. tube liquid - 2

17 Assy. tube liquid - 3

18 Assy. Aux. A.C. unit complete - subros

19 Assy. HVAC W/O Blower complete - Subros

20 Assy. compressor complete - Subros (R-134a)

21 Assy. condenser complete - Subros

22 Assy. receiver/drier - subros

23 Assy. Solenoid valve W/Bracket complete

24 Assy. tube suction - 4DL

25 Assy. tube liquid (HVAC IN)

CONDENSER

COMPRESSOR

R/D

HVAC

VALVE

SOLENOID

REAR

A.C.
