ENGINE

113

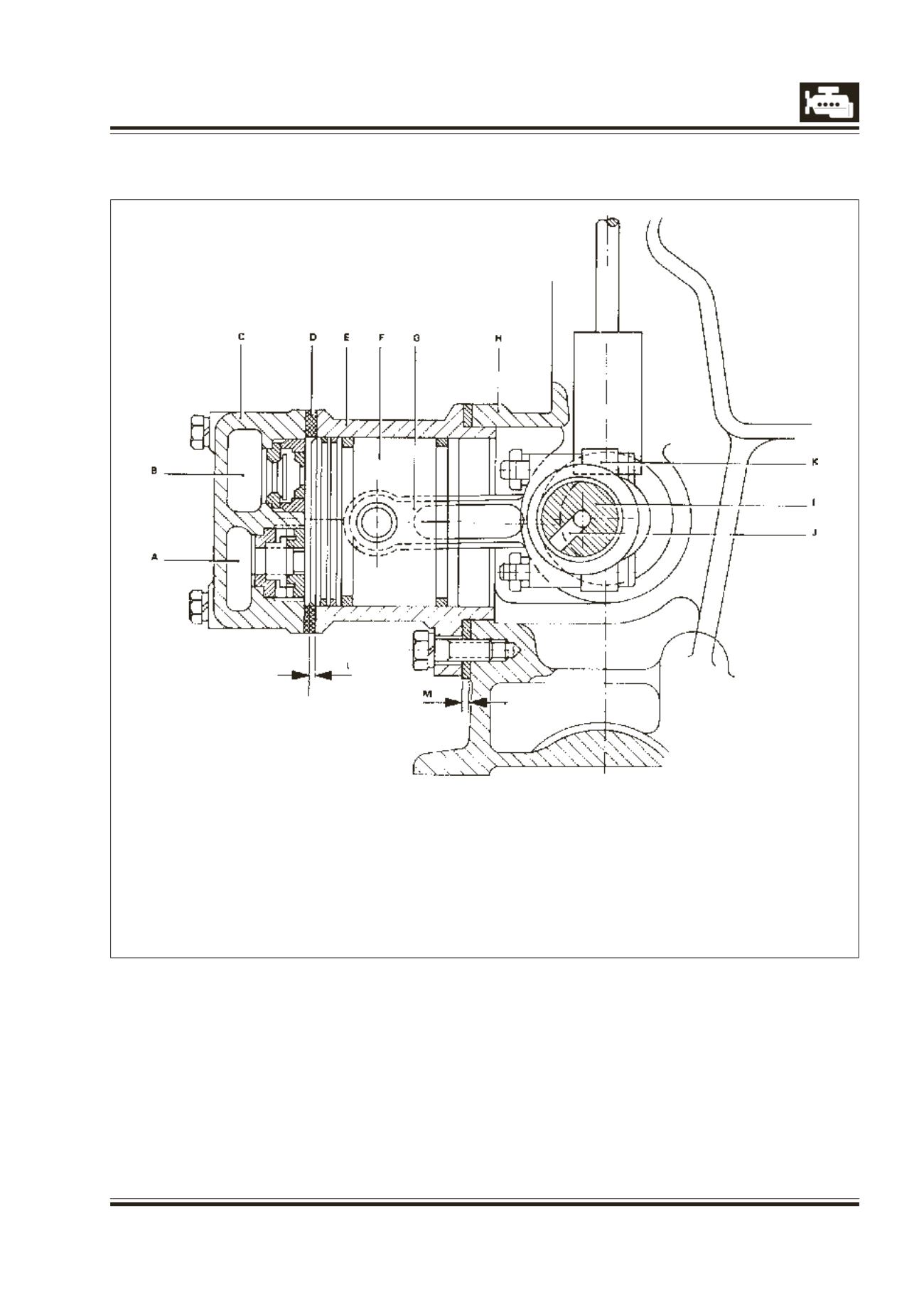

VACUUM PUMP

Fig. 7

A AIROUTLETDUCT

B INTAKEDUCT

C CYLINDERHEAD

D CYLINDERHEADGASKET

E CYLINDER LINER

F PISTON

G CONNECTING ROD

H ENGINE CRANK CASE

I

CAMSHAFT CRANKPIN

J OIL DUCT INCAMSHAFT

K CONNECTING ROD BEARING CAP

L PISTONWITH SCREWED-ON CYLINDER LINER PROJECTING 0 1-0.3 mm

M GASKET 0.25 AND 0.05 mm THICK
