GEAR BOX

28

4.2.3.3 DISMANTLING OF SUB-ASSEMBLIES

A. MAIN SHAFT

(4X2)

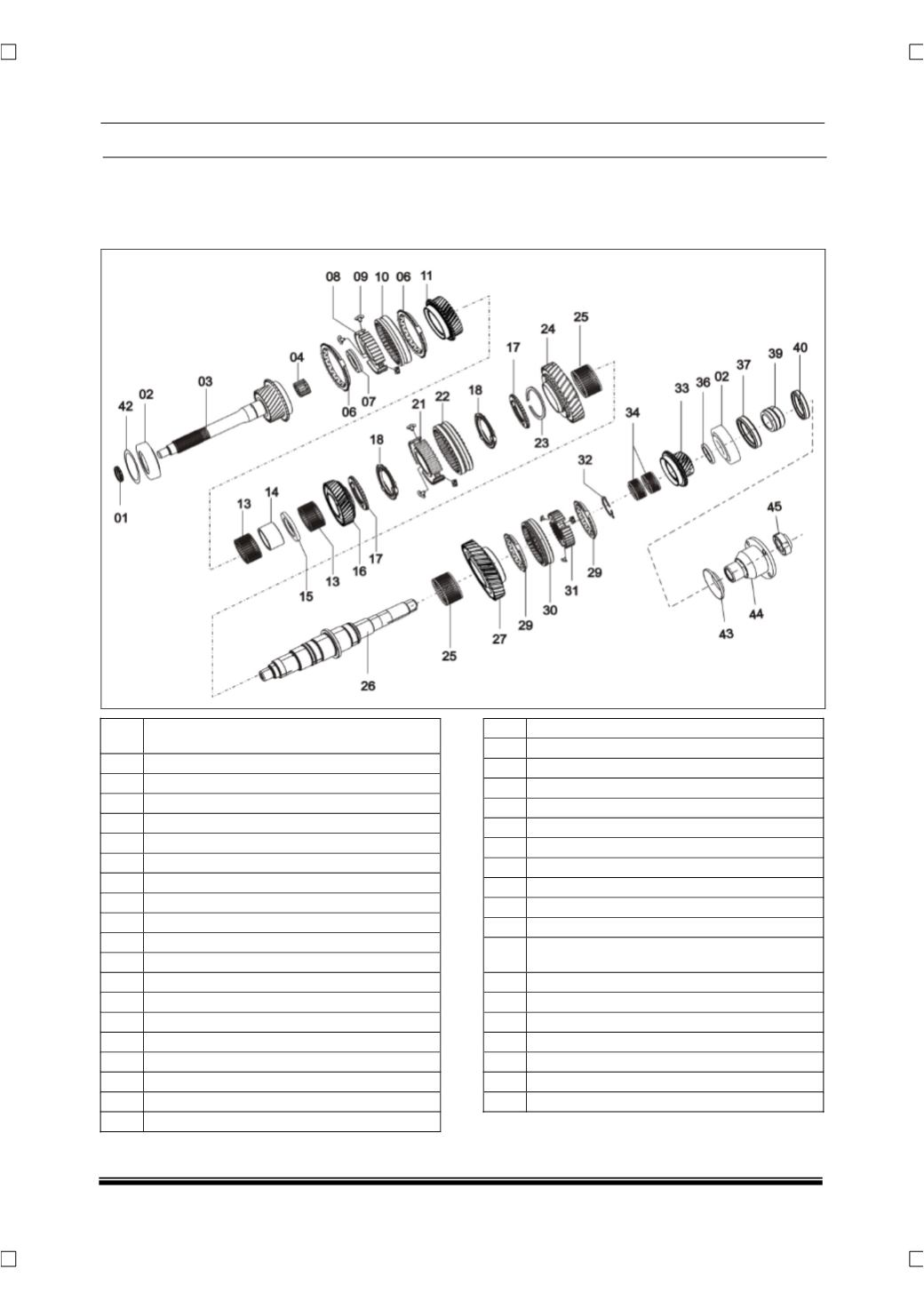

CONSTRUCTIONAL DETAILS

SR

NO

DESCRIPTION

01 Double lip oil seal

(Drive shaft)

02 Taper roller bearing

03 Assembly drive shaft

04 Roller cage

06 Synchro cone

(3rd/4th speed gear)

07 Axial thrust bearing with thrust washer

07 Axial thrust bearing with thrust washer

08 Engaging gear

(3rd/4th speed)

09 Interlocking ball and cage assembly

10 Shifter sleeve 3rd/4

th

11 Sub assembly helical gear 3rd speed

13 Needle cage

(2nd speed)

14 Inner ring 3rd gear

15 Spacer

(Between 2nd & 3rd gear )

16 Sub assembly helical gear

17 Synchro ring

(1st/2nd gear)

18 Synchro cone 1st/2nd speed inner ring

21 Engaging gear

(1st/2nd)

22 Shifter sleeve

(1st/2nd gear)

23 Snap ring

(2.05 -0.04 thick)

24 1st speed gear

(4.1)

25 Needle cage 1st/2nd speed

26 Main shaft

27 Assembly reverse speed gear

29 Synchro cone

(5th/rev speed gear)

30 Shifter sleeve reverse outer diameter

31 Engaging gear

(Rev/outer diameter)

32 Table snap ring

33 Assembly over drive

(BW)

34 Needle cage

36

Spacer

(Between outer diameter gear &

TRB)

37 Oil seal main shaft

39 Insert for gear

(Speedo meter drive)

40 Gear

42 Shim

43 Dust protector

44 Assy Coupling flange

45 Nut

(Pinion)
