ELECTRICAL

101

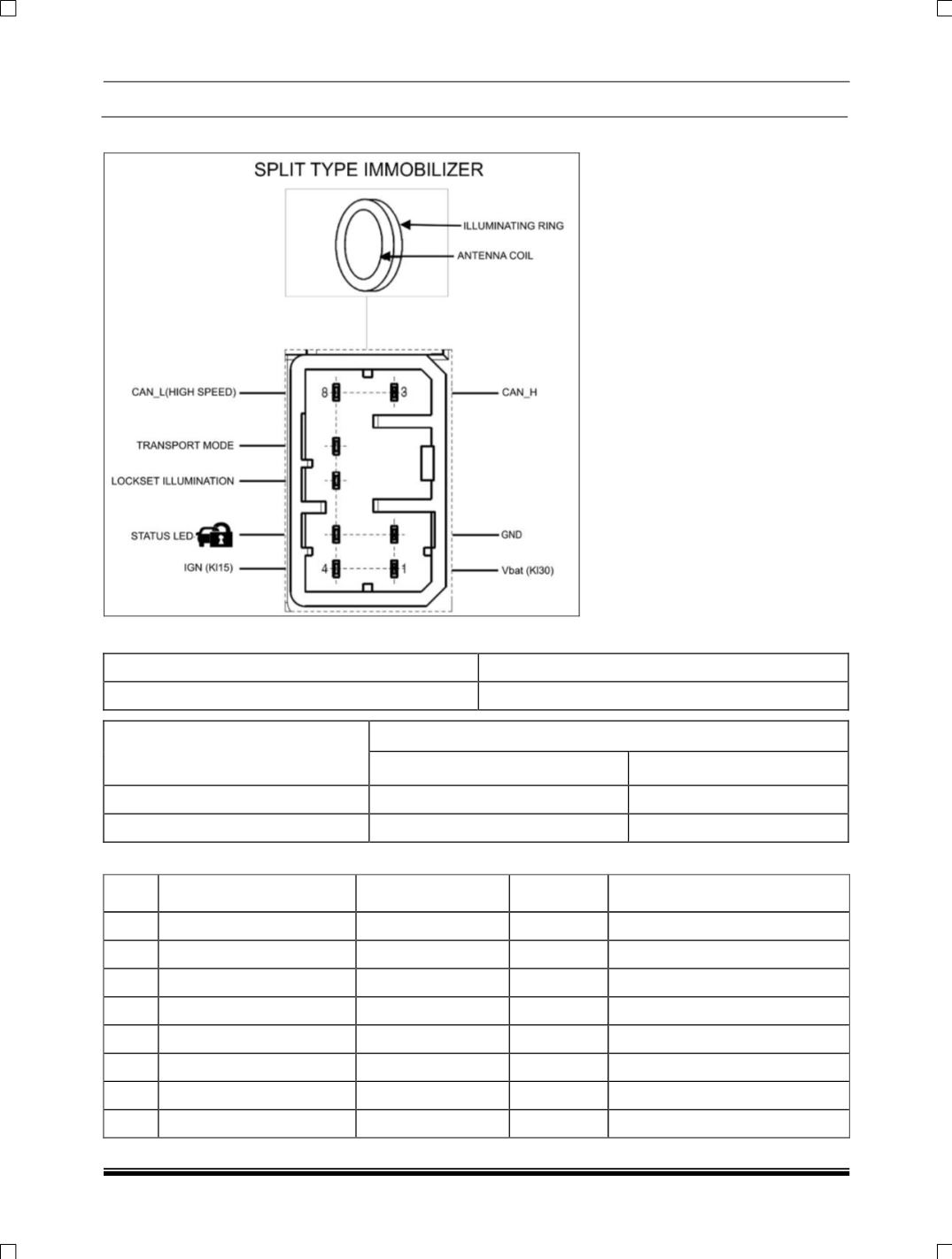

CONNECTION DIAGRAM:

CONNECTION DETAILS OF PIN:

IMMOBILIZER CONNECTOR

INSTRUMENT CLUSTERCONNECTOR

Status bulb Pin -5

Pin 20

IMMOBILIZER CONNECTOR

EMS VEHICLE CONNECTOR PIN NO.

DIESEL

PETROL

CAN_H Pin 3

Pin 19

Pin 19

CAN_L Pin 8

Pin18

Pin18

IMMOBILIZER CONNECTOR & PIN OUT DETAILS

PIN

SIGNAL NAME

INPUT / OUPUT

LEVEL

CLASSIFICATION

1

Vbat (KL30)

ICU PWR

POWER

150 mA

2

GND

ICU PWR

POWER

150 mA

3

CAN - H (HIGH-SPEED)

COMMUNICATION

--

--

4

IGN (KL15)

INPUT

HIGH SIDE HIGH ASSERTION, 2-20 mA

5

STATUS LED

OUTPUT

LOW SIDE

LOW ASSERTION, 2-20 mA

6

LOCKSET ILLUMINATION INPUT

HIGH SIDE HIGH ASSERTION, 2-20 mA

7

TRANSPORT MODE

INPUT

HIGH SIDE LOW ASSERTION, 2-20 mA

8

CAN -L (HIGH-SPEED)

COMMUNICATION

--

--
