ELECTRICAL

91

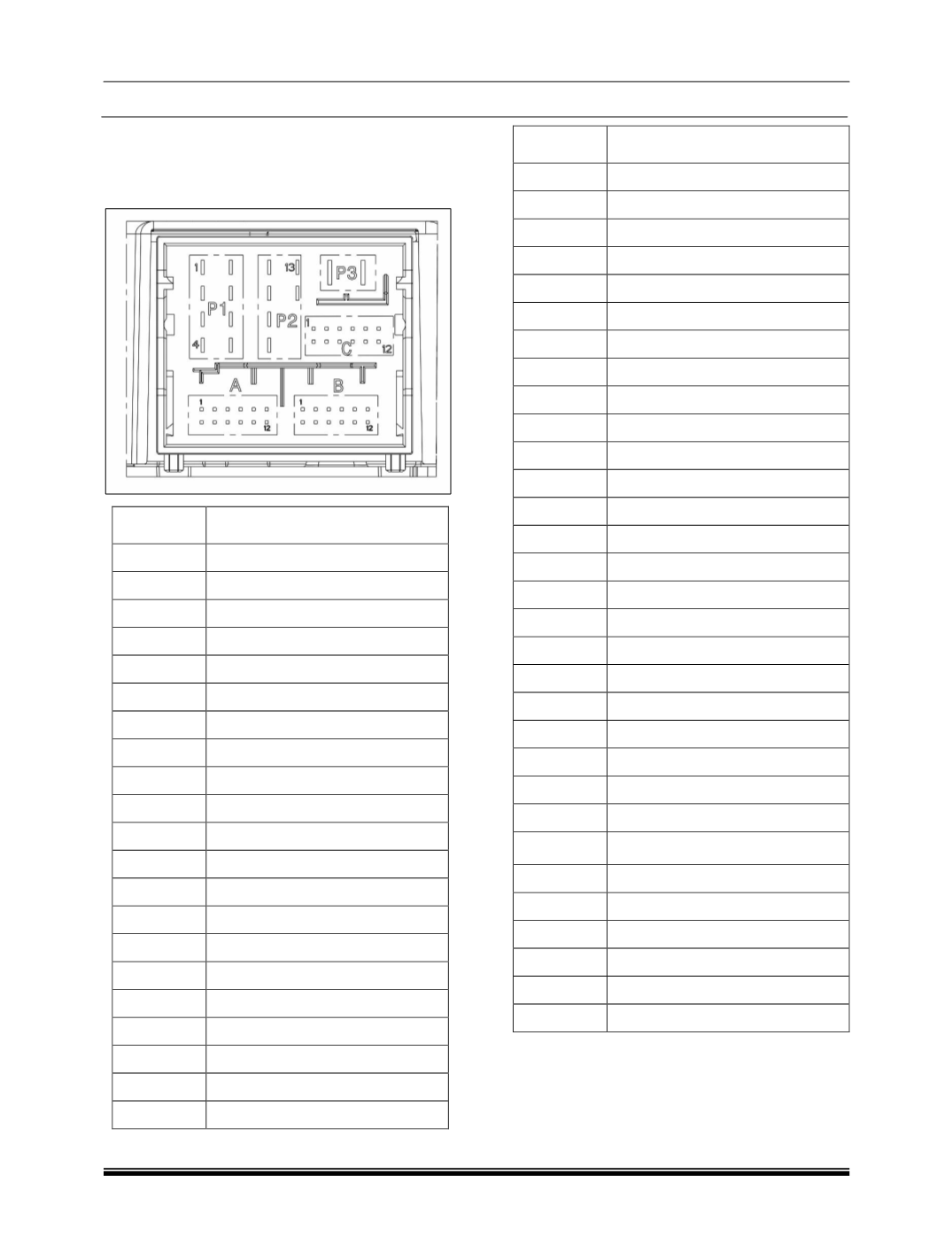

PINOUT DETAILS

LEVEL A , B

1. MAIN CONNECTOR

PIN

DESCRIPTION

A1

AntitheftEnable

A2

RVCSIG+

A3

RVCPWR

A4

RVCSHIELD

A5

LIN

A6

SWC-

A7

AMP-MUTE

A8

RVCSIG-

A9

RVCGND

A10

HARDWIREDWAKEUP1

A11

HARDWIREDWAKEUP2

A12

SWC+

B1

IGN

B2

KEY IN / ACC

B3

VEHICLECAN _ H

B4

VEHICLECAN _ L

B5

MIC IN SHIELD

B6

MIC+

B7

AUX IN SHIELD

B8

AUX IN COMMON

B9

AUX IN _L

PIN

DESCRIPTION

B10

AUX IN _R

B11

AUX IN DETECT

B12

MIC -

C1

CAN 2_H

C2

CAN 2_ L

C3

NC

C4

NC

C5

NC

C6

NC

C7

NC

C8

AUDIOLINEOUTSHIELD

C9

AUDIOLINEOUT+

C10

AUDIOLINEOUT-

C11

NC

C12

NC

1

SPK FRONT RH-

2

SPK FRONT RH+

3

SPK FRONT LH+

4

SPK FRONT LH-

5

SPK REAR LH+

6

SPK REAR LH-

7

SPK REAR RH+

8

SPK REAR RH-

9

NC

10

NC

11

NC

12

NC

13

NC

14

NC

17

VBATT

18

GND
