71

4 DLT ENGINE

L

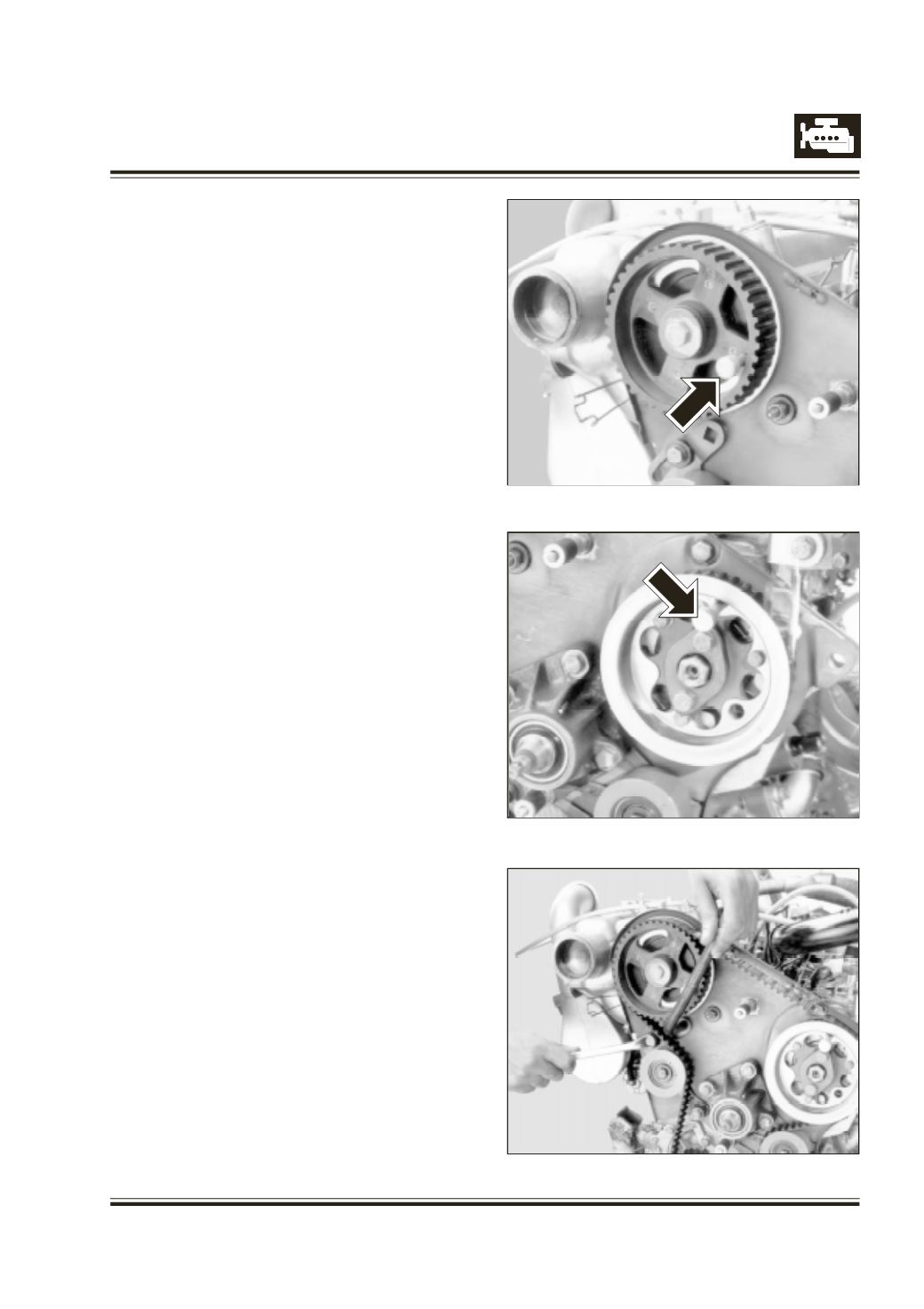

ock camshaft gear with timing bolt 2654 5890 05 02

Refer Figure 143

T

his will ensure compression T.D.C. position of 1

st

piston.

L

ock FIP gear with timing bolt, 2654 5890 05 02 Refer

Figure 144

U

sing drive square pt no. 2654 5890 0510 move

tensioner roller and tighten bolt.

I

nstall timing belt over crank shaft gear. Keep it

stretched and slip over idler roller, fuel injection pump

gear, camshaft gear tensioner roller and water pump

gear.

L

oosen locking bolt slightly and after roller exerts

tension on timing belt, tighten bolt fully. Refer

Figure 145

Fig. 143

Fig. 144

Fig. 145
