11

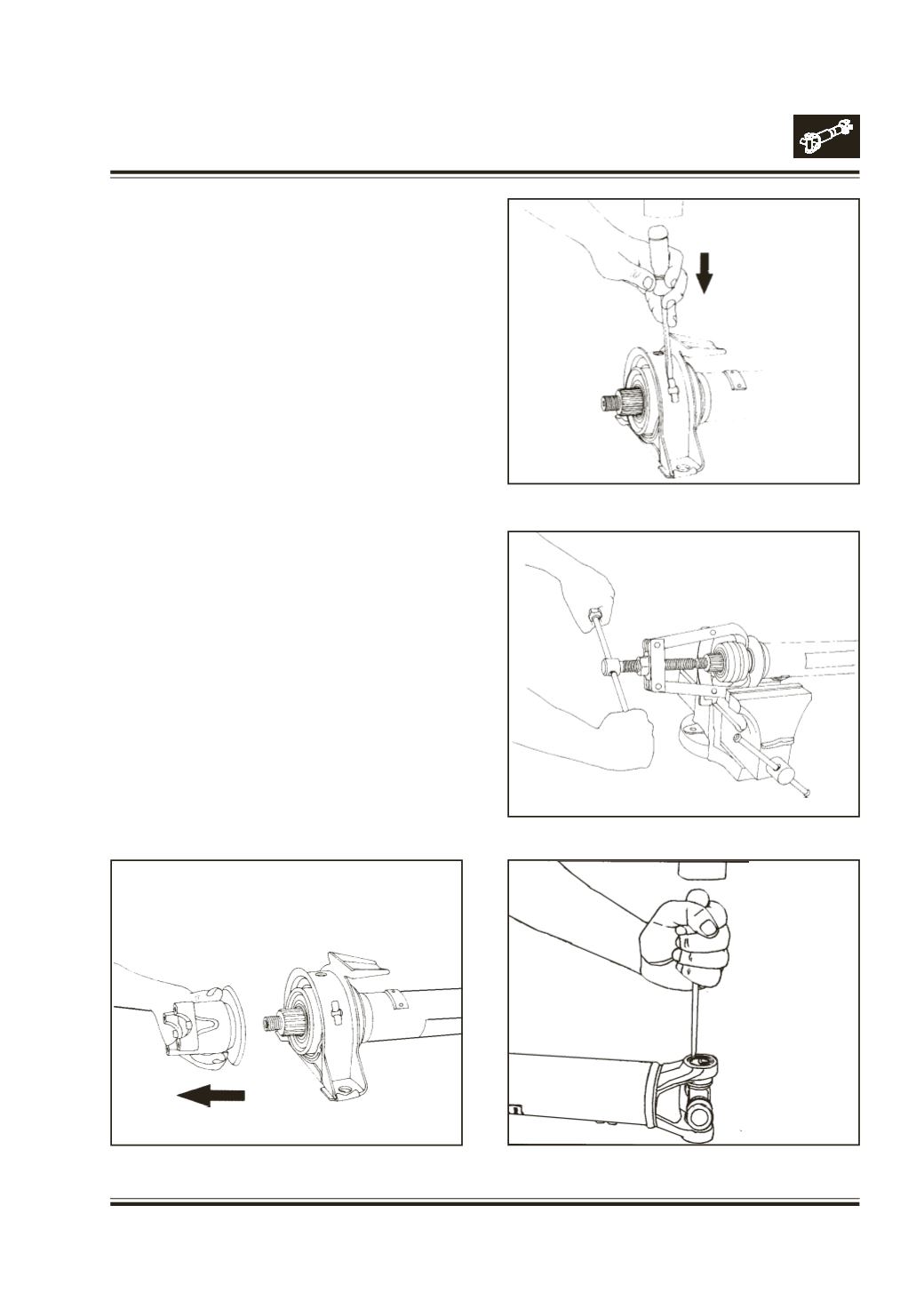

PROPELLER SHAFT

Fig. 5

Fig. 6

Fig. 7

Pull out end yoke.

Fig.4

Unstake clamping strap and remove centre bearing

bracket.

Fig.5

Slide off rubber housing from centre bearing assembly.

Remove rear spacer ring.

With puller Pt. No. 312 589 25 33 pull out centre bear-

ing assembly from propeller shaft.

Fig. 6

Remove front spacer ring.

DISASSEMBLY OF UNIVERSAL JOINT :

Using a soft drift, tap the outside of the bearing

assembly to loosen snap ring. Tap bearing only hard

enough to break assembly away from snap ring. Fig. 7

Fig. 4
