ELECTRICAL

81

ELECTRICAL

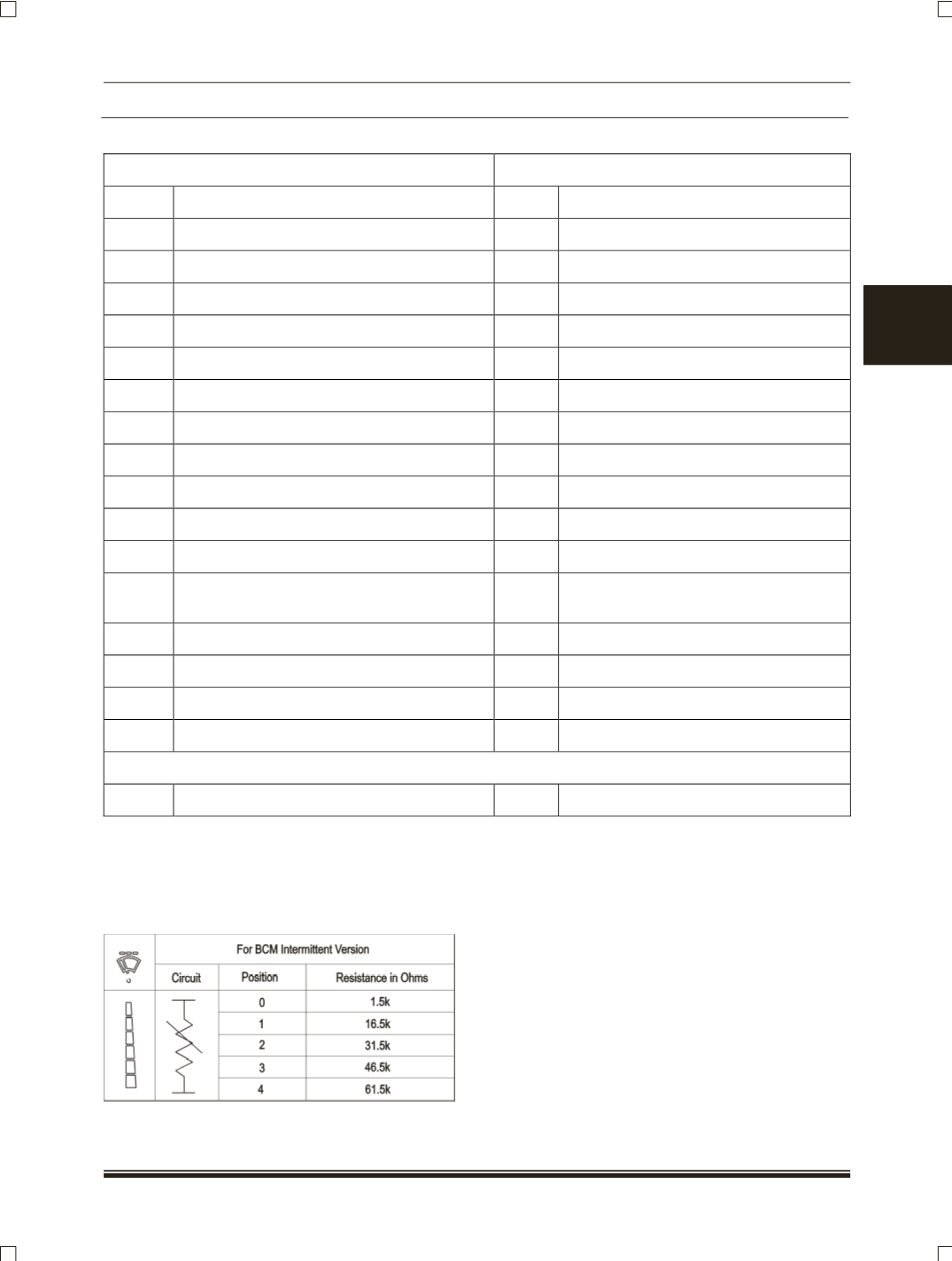

PINOUT DETAILS:

WIPER STALK CONNECTOR

LIGHT STALK CONNECTOR

PIN NO DESCRIPTION

PIN NO DESCRIPTION

B1

Blank

A1

MLS Head Lamp on I/P

B2

Wash I/P To BCM Pin X1,E2

A2

Turn Feed Signal (GND)

B3

Blank

A3

RH Turn (BCM)

B4

Connected To Front Wiper Slow/Fast Relay

A4

LH Turn (BCM)

B5

In BCM Pin Connected to X1, E2

A5

I/P To Flash Relay For High Beam

B6

Connected To Front Wiper On/Off Relay Coil

A6

Blank

B7

In BCM Pin Connected to GND

A7

Battery +ve

B8

GND

A8

Blank

B9

Blank

A9

Blank

B10

Blank

A10 Blank

B11

In Analog I/P To BCM Pin No. X1,G4

A11 Blank

B12

IGN. Supply Required In Case Of BCM

Version

A12 Blank

B13

Earth

A13 Blank

B14

Rear Wiper On SW To BCM Pin No. X1,F1

A14 Music Control Pin B

B15

Rear Wiper On SW To BCM Pin No. X1,F3

A15 Music Control Pin A

B16

Rear Int Wiper o BCM Pin No. X2,E2

A16 Blank

HORN CONNECTOR

C1

To steering wheel switch horn

(+ve

)

C2

To steering wheel switch horn (-

ve

)

CONNECTION DETAILS:

WIPER CIRCUIT:

RESISTANCE VALUES:

1. For Intermittent BCM version
