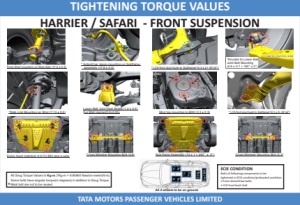

TIGHTENING TORQUE VALUES HARRIER / SAFARI - FRONT SUSPENSION TATA MOTORS PASSENGER VEHICLES LIMITED 75 Kg 75 Kg 75 Kg 30 Kg Fuel 90% ECIE CONDITION Bolts of following components to be tightened in ECIE condition/preloaded condition • Front Antiroll bar bolts • LCA front bush bolt Front Strut mounting on Stub Axle (11.2 ± 0.5) * Antiroll bar clamp mounting on Subframe assembly (17.8 ± 0.5) * LCA front pivot bush to Subframe(14.3 ± 2+ 45°±5°) *Knuckle to Lower Ball Joint Bolt Mounting (4.9 ± 0.7 + 180° ± 5°) *Stab Link Mounting on Strut (7.13 ± 0.5) Lower Ball Joint Heat Shield (1.2 ± 0.5) For BS4 Harrier(0.9+0.05) Strut top mounting to BIW (3.3 ± 0.3) * LCA front pivot bush to Subframe(14.3 ± 2+ 45°±5°) 1 4 2 3 Engine Guard Underbody (4.6) For BS4 value is same Cross Member Mounting Bolt (4.6) Sub-frame Assembly (14 ± 1 + 240° ± 5°) Cross Member Mounting Bolt (2.3) All Snug Torque Values in Kg-m (1Kg-m = 9.80665 Newton-meter(N-m) Some bolts have angular torque(in degrees) in addition to Snug Torque Mark bolt are not to be reused * All 4 wheels to be on ground
