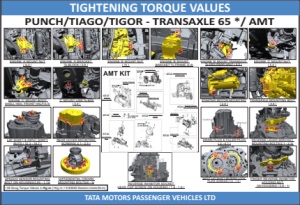

TIGHTENING TORQUE VALUES PUNCH/TIAGO/TIGOR - TRANSAXLE 65 */ AMT TATA MOTORS PASSENGER VEHICLES LTD All Snug Torque Values in Kg-m (1Kg-m = 9.80665 Newton-meter(N-m) Ÿ ENGINE ‘A’ MOUNT NUT ( 6.3 ) ENGINE ‘C’ MOUNT BODY SHELL HSG. FRONT HALF(5.4) LAY SHAFT & INPUT SHAFT NUTS ( 12.3 - 16.7 ) SPEEDO SENSOR MOUNTING BOLT ON HOUSING(0.85 - 1.15) REAR COVER MOUNTING SCREWS( 2.1 - 2.5 ) DIFFERENTIAL CROWN MOUNTING BOLTS(8 - 9) ‘C’ MOUNT LINK To BIW ( 5.4 ) STARTER MOTOR MOUNTING ( 2.4 ) TRANSAXLE MOUNTING BOLT ( 4.6 ) DRAIN PLUG & FILLER PLUG ( 3 - 4.1 ) REVERSE LEVER BRACKET MOUNTING BOLTS(2.1 - 2.5) FINGER REVERSE INHIBITOR HOLDING NUT ON HOUSING ( 0.8 - 1) INPUT LAY SHAFT BEARING LOCK PLATE SCREWS (1.6 - 1.9 ) ENGINE ‘A’ BRACKET To BLOCK ( 5.8 ) ENGINE ‘B’ MOUNT NUT ( 11 ) ENGINE ‘B’ MOUNT BRACKET To FRAME (5.8) ENGINE ‘B’ MOUNT TRANSAXLE To HSG REAR HALF ( 4.2 ) ENGINE ‘C’ MOUNT NUT ( 5.4 ) REVERSE INHIBITOR SOCKET HEAD CAP SCREW ON HOUSING ( 1.6 - 1.9 ) AMT KIT Bolt(10 1) for MGA /PWU Bolt (10 1) for MGA /PWU GEAR ACTUACTOR UNIT GEAR ACTUATOR BASE PLATE ASSY Mechatronic Gear actuator KIT-01 KIT-03 KIT-06 KIT-02 MOTOR GENERATOR MOTOR SENSOR SHIFTING ASSY OIL TANK CAP (2 +1 /-0.5 ) Bolt (6 1.2)for TCU Bolt (2.5 0.1) for CPS Bolt (6 1.2) for TCU OIL THROUGH ASSY KIT-04 KIT-05 KIT-07 OIL CAP OIL TANK CAP INTERFACE FINGER CLUTCH LEVER INTERFACE BOLT(6 1) for DC MOTOR RUBBER BELLOW TRANSMISSION CONTROL UNIT CLUTCH POSITION SENSOR CONTROL BOX ASSY CONTROL UNIT
